不銹鋼組合水箱是由沖壓出來的標準模塊不銹鋼板組合而成，根據不同的三維結構設計參數，采用不同厚度的模塊，在廠內或現場進行焊接組裝。
    不銹鋼組合水箱的沖壓模塊圖，分1000×1000、1000×500、500×500的標準塊。
    不銹鋼組合水箱的四個側面及頂板都可以由模塊組裝成，這里重點來介紹下水箱底板、槽鋼結構及選料的選用，這些因素對整個水箱的變形有很大影響，所以從水箱的設計及安裝，首先應保證基礎的穩定及整體強度。具體結構圖及相關介紹如下：

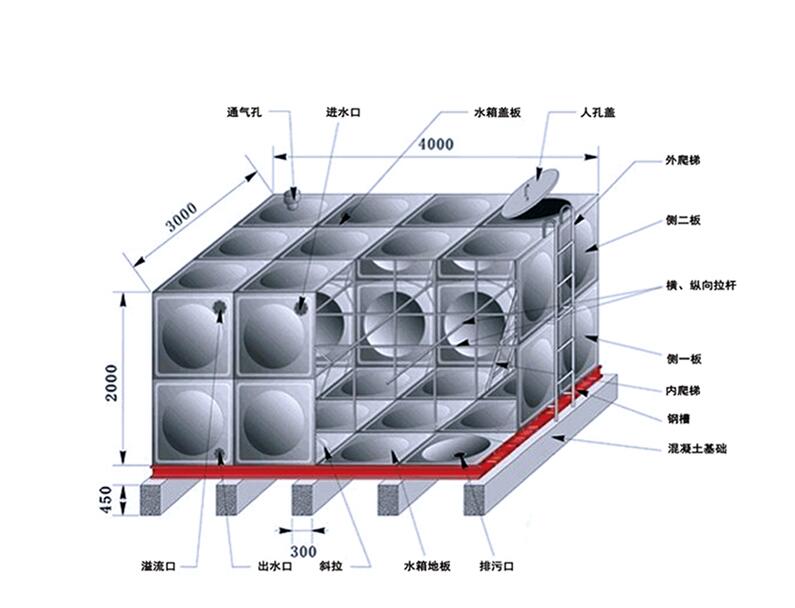

不銹鋼組合水箱結構圖

    1、槽鋼：
    一般做法槽鋼底座橫、縱向槽鋼間距1m，其槽鋼架的整體剛性及承受力差，而我公司橫、縱向槽鋼間距0.5m，連接采用全部滿焊，保證基礎穩固，強度高。
    2、底板：
    一般做法底板采用折邊板，反向置于槽鋼上面，由于槽鋼間距1m，在承載狀態(裝滿水)下其地板邊部折邊因底板受壓，使折邊處于失穩狀態，從而向外彎曲變形，造成底板不平，水箱整體變形。我公司采用成型平底板，置于0.5間距槽鋼上面，穩定、不變形。
